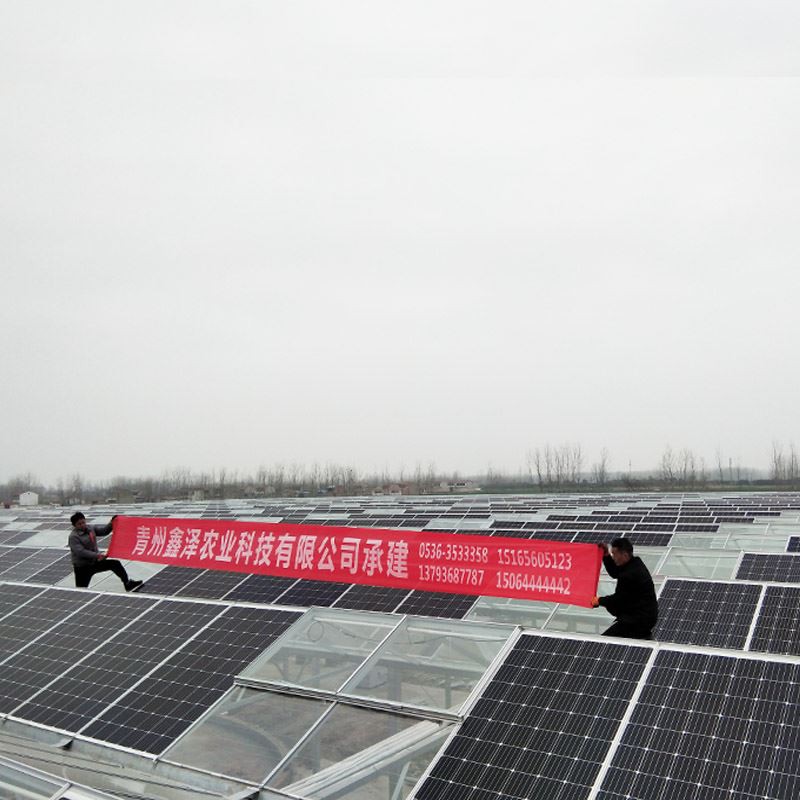

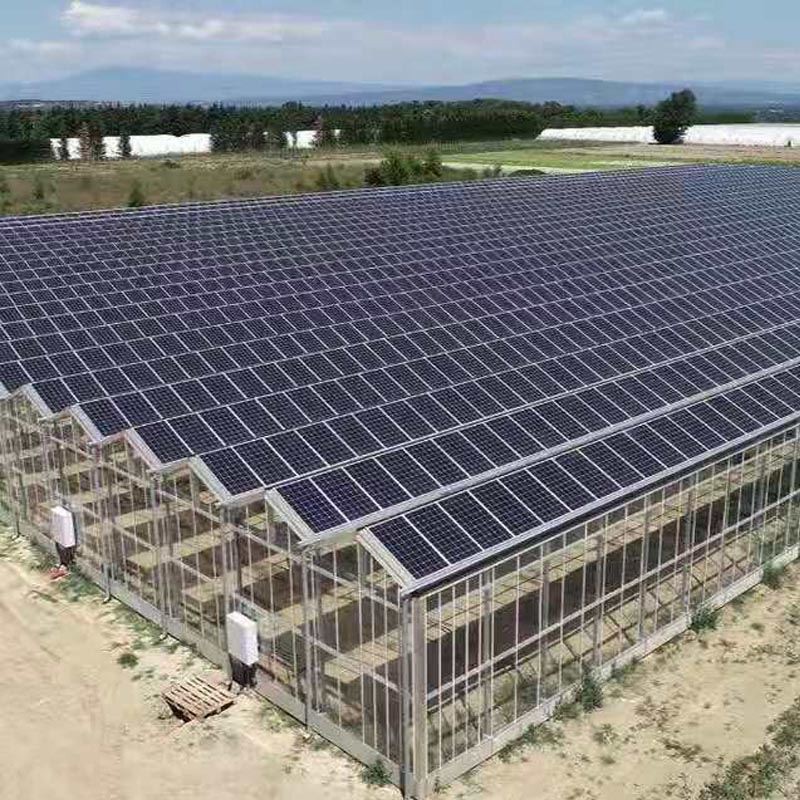

Quyosh panelli issiqxona

quyosh batareyasi issiqxonasi issiqxonadan foydalanish uchun quvvatni uzatish uchun quyosh energiyasidan foydalanadi

Fotovoltaik elektr energiyasini ishlab chiqarish - bu yarimo'tkazgich interfeysining fotovoltaik ta'siridan foydalangan holda yorug'lik energiyasini elektr energiyasiga to'g'ridan-to'g'ri aylantirish uchun texnologiya. Ushbu texnologiyaning asosiy elementi quyosh xujayrasi [1]. Quyosh xujayralari ketma-ket ulanganidan so'ng, ularni paketlash va katta maydonli quyosh xujayralari modulini yaratish uchun himoya qilish mumkin, so'ngra quvvat regulyatorlari va boshqa komponentlar bilan birlashtirib, fotoelektr energiyasini ishlab chiqarish moslamasini hosil qiladi.

Agar quyosh xujayrasiga yorug'lik tushsa va yorug'lik interfeys qatlamiga singib ketsa, etarli energiyaga ega fotonlar elektronlarni P-tipli kremniy va N-tipli kremniydagi kovalent bog'lanishlardan qo'zg'atishi mumkin. Rekombinatsiyadan oldin interfeys qatlami yaqinidagi elektronlar va teshiklar kosmik zaryadlarning elektr maydoni bilan bir-biridan ajralib turadi. Elektronlar musbat zaryadlangan N zonaga, teshiklar esa salbiy zaryadlangan P zonaga o'tadi.

Interfeys qatlamining zaryadini ajratish orqali P maydoni va N maydoni o'rtasida tashqi sinovdan o'tkaziladigan kuchlanish hosil bo'ladi. Ayni paytda elektrodlar silikon gofretning har ikki tomoniga qo'shilishi va voltmetrga ulanishi mumkin. Kristalli kremniyli quyosh xujayralari uchun ochiq elektr zo'riqishining odatdagi qiymati 0,5 dan 0,6V gacha. Interfeys qavatidagi yorug'lik qancha elektron teshikli juftlik hosil qilsa, tok shunchalik katta bo'ladi. Interfeys qatlami qancha yorug lik energiyasini yutsa, interfeys qatlami shunchalik katta bo ladi, ya ni hujayra maydoni qanchalik katta bo lsa va quyosh xujayrasida hosil bo ladigan oqim shunchalik katta bo lsa [2].

tamoyil

Fotovoltaik energiya ishlab chiqarish tizimi kvadratchalar qatori quyosh batareyalari, batareyalar to'plamlari, zaryad va razryadlarni boshqarish moslamalari, invertorlar, o'zgaruvchan tokni tarqatish shkaflari, quyoshni kuzatishni boshqarish tizimlari va boshqa jihozlardan iborat. Uning ba'zi jihozlarining roli quyidagicha:

Batareya falanksi

Yorug'lik mavjud bo'lganda (u quyosh bo'ladimi yoki boshqa nurli jismlar tomonidan ishlab chiqarilgan yorug'lik bo'ladimi), batareya yorug'lik energiyasini yutadi va har xil zaryad belgilarining to'planishi batareyaning ikkala uchida paydo bo'ladi, ya'ni" fotosurat tomonidan ishlab chiqarilgan kuchlanish" hosil bo'ladi, bu" fotovoltaik effekt". Fotovoltaik effekt ta'sirida quyosh xujayrasining ikki uchi elektr energiyasini ishlab chiqaradi, bu yorug'lik energiyasini energiyani konversiyalash vositasi bo'lgan elektr energiyasiga aylantiradi. Quyosh xujayralari odatda silikon xujayralar bo'lib, ular monokristalli silikon quyosh xujayralari, polikristalli silikon quyosh xujayralari va amorf silikon quyosh xujayralariga bo'linadi.

Batareya to'plami

Uning vazifasi quyosh xujayralari massivi tomonidan nurga duch kelganda hosil bo'lgan elektr energiyasini to'plash va istalgan vaqtda yukni quvvat bilan ta'minlashdir. Amaldagi akkumulyator batareyasi uchun quyosh batareyasi energiyasini ishlab chiqarishning asosiy talablari quyidagilardan iborat: a. O'z-o'zidan tushirish darajasi past; b. Uzoq xizmat muddati; v. Kuchli chuqur tushirish qobiliyati; d. Zaryadlashning yuqori samaradorligi; e. Ta'minotning pastligi yoki parvarish qilinmaganligi; f. Ishlash harorati Keng diapazon; g. Arzon narx.

Nazoratchi

Bu batareyani ortiqcha zaryadlash va ortiqcha zaryadlashdan avtomatik ravishda oldini oladigan qurilma. Batareyani zaryadlash va zaryadsizlantirish davrlarining soni va zaryadsizlanish chuqurligi batareyaning ishlash muddatini belgilaydigan muhim omillar bo'lganligi sababli, batareyalar to'plamining haddan tashqari zaryadlashi yoki zaryadsizlanishini boshqarishi mumkin bo'lgan zaryad va tushirish tekshiruvi ajralmas qurilmadir.

İnverter

Bu to'g'ridan-to'g'ri tokni o'zgaruvchan tokga aylantiradigan qurilma. Quyosh batareyalari va akkumulyator batareyalari doimiy quvvat manbai bo'lganligi sababli,

Yuk AC o'zgaruvchan yuk bo'lsa, inverter muhim ahamiyatga ega. Ishlash rejimiga ko'ra inverterni mustaqil ishlaydigan inverterga va tarmoqqa ulangan inverterga bo'lish mumkin. Mustaqil inverter mustaqil yukni quvvat bilan ta'minlash uchun mustaqil quyosh batareyasi ishlab chiqarish tizimida ishlatiladi. Tarmoqqa ulangan invertorlar tarmoqqa ulangan quyosh batareyasi energiyasini ishlab chiqarish tizimlari uchun ishlatiladi. Chiqish to'lqin shakliga ko'ra, inverterni to'rtburchak to'lqinli invertor va sinus to'lqinli inverterga bo'lish mumkin. Kvadrat to'lqinli inverter oddiy sxemaga va arzon narxga ega, ammo katta harmonik tarkibiy qismga ega. Odatda bir necha yuz vatt yoki undan kam va kam harmonik talablarga ega tizimlarda qo'llaniladi. Sinus to'lqin invertori qimmat, ammo u turli xil yuklarga qo'llanilishi mumkin.
